Elktromotor

Drehstrommotor

Der Ständer besteht hierbei im Wesentlichen aus einem Ring, der aus vielen dünnen, voneinander isolierten Blechen zusammengepresst (Blechpaket) und längs der Bohrungsoberfläche mit axialen Nuten versehen ist, in denen die Wicklung liegt. Diese besteht meist aus drei gleichen Strängen, die mit den drei Leitern des Drehstromnetzes verbunden werden:
Sternschaltung
Sternschaltung

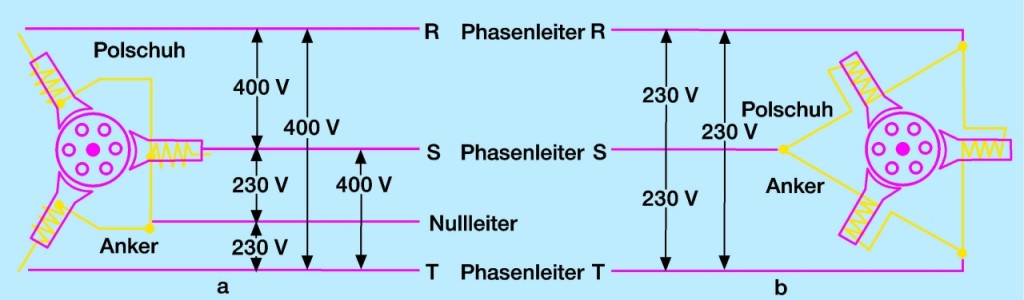

Stern- und Dreieckschaltung einer Synchronmaschine
Bei Dreieckschaltung (Δ) wird jeder Wicklungsstrang an jeweils zwei Netzleiter angeschlossen; bei Sternschaltung (Y) wird jeder Netzleiter an den Anfang je eines Wicklungsstrangs angeschlossen, und die freien Wicklungsenden werden miteinander verbunden (Sternpunkt). Da die Summe der Ströme im symmetrischen Drehstromsystem gleich Null ist, braucht man von hier aus keine Rückleitung. Die drei Spannungen des Drehstromnetzes erreichen zeitlich nacheinander ihren Höchstwert, so dass auch die magnetischen Flüsse der drei Ständerwicklungsstränge nacheinander ihren Höchstwert erlangen. So entsteht in der Ständerbohrung ein Gesamtfluss, dessen Höchstwert zu verschiedenen Zeiten an verschiedenen Orten des Bohrungsumfangs auftritt. Das magnetische Feld läuft daher längs der inneren Oberfläche des Ständerblechpakets um.
