Lexikon
Pumpe
Hydropumpe
Hydropumpe
Konstruktionsschema
© wissenmedia
Wärmepumpe
Wärmepumpe

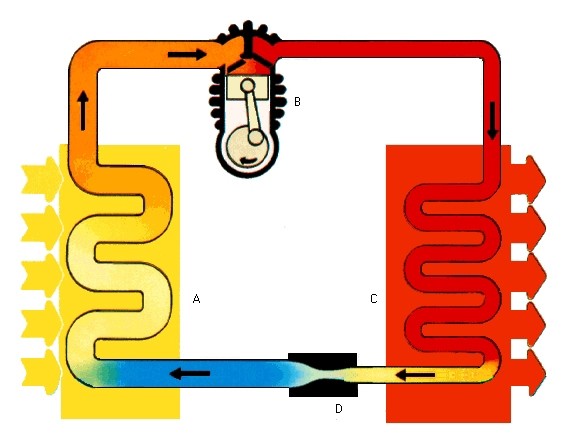

Kreislauf des Kältemittels: A) Verdampfer, in dem das Kältemittel Wärmeenergie aufnimmt; B) Kompressor, in dem die Temperatur des Dampfes ansteigt; C) Kondensator, in dem der Kältemitteldampf Energie an den Warmwasserkreislauf der Heizung abgibt und sich dabei verflüssigt; D) Expansionsventil, in dem sich das Kältemittel abkühlt.
© wissenmedia
Pumpe: Typen
Pumpe: Typen
Funktionsweise verschiedener Pumpen
© wissenmedia
1. Kolbenpumpe: a) Saugpumpe (Hubpumpe): Die Flüssigkeit wird durch einen Kolben angesaugt, strömt beim Zurückgehen des Kolbens durch ein Ventil in den Hubraum und wird beim zweiten Ansaugen nach außen gefördert. – b) Druckpumpe: Die Flüssigkeit wird über ein Saugventil durch einen Kolben angesaugt und tritt bei dessen Rückgang durch ein Druckventil in die Druckleitung. Um einen gleichmäßigen Druck der Flüssigkeit zu erreichen, wird ein Windkessel in die Leitung eingebaut. Die Förderhöhe setzt sich aus Saug- und Druckhöhe zusammen. – Die Kolbenpumpen werden auch in Tauchkolbenpumpen (Plungerpumpen), Flügelradpumpen, Zahnradpumpen, Stufen- oder Differentialpumpen u. a. unterteilt.
2. Kreiselpumpe (Schleuderpumpe): Die Flüssigkeit tritt in der Mitte eines Laufrads ein und wird durch dessen schnelle Umdrehung in die Leitung gedrückt; sie strömt dabei ununterbrochen durch das Pumpengehäuse.
3. Strahlpumpe: Dampfstrahlpumpe.
